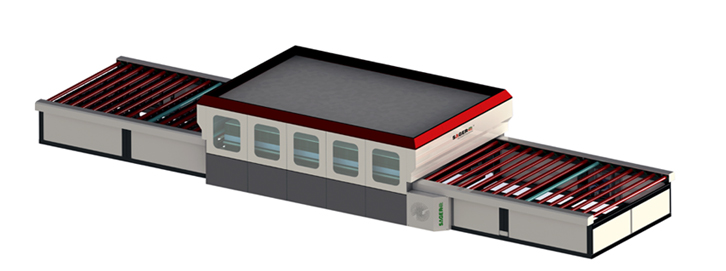

Glasfasningsmaskin –SZ-XB351

Rak linje avfasnings- och polermaskin för glas

SZ-XB351 glasfasningsmaskin är designad för rakslipning, bottenkantsbearbetning och polering på planglas av olika storlekar och tjocklekar. Grovslipning, finslipning och polering slutförs under en kontinuerlig passning, vilket minskar den mellanliggande hanteringen samtidigt som det hjälper tillverkare att uppnå en ren och konsekvent fasad finish.

Maskinen bearbetar glas från 3 till 20 mm tjockt och stödjer avfasningsvinklar från 3° till 30°. Med en maximal fasbredd på 40 mm lämpar den sig för att producera både smala dekorativa fasningar och bredare, mer framträdande fasade kanter för speglar, möbelglas och arkitektoniskt inredningsglas.

Ett nio-hjuls bearbetningssystem utför de nödvändiga slip- och poleringsstegen sekventiellt. ABB:s spindelmotorer ger pålitlig slipkraft, medan den indirekta drivanordningen hjälper till att minska vibrationer som överförs från motorerna till slipskivorna. Detta bidrar till mjukare drift och stabilare faskvalitet.

Inmatnings- och utmatningstransportörerna använder kuggremmar för att upprätthålla en stabil glasrörelse under hela processen. Bearbetningshastigheten kan justeras från 0,75 till 3,65 m/min för att passa olika glastjocklekar, fasningsbredder och efterbehandlingskrav.

En Siemens PLC med pekskärm ger centraliserad maskinkontroll och bekväm parameterinställning. Pekskärmsgränssnittet tillåter operatörer att övervaka driftförhållanden och hantera produktionsinställningar tydligt och effektivt. Det elektriska systemet är konstruerat i enlighet med gällande CE-krav.

Huvuddrag och fördelar

Fasning och polering i ett pass

Maskinen slutför grov fasslipning, finslipning, polering och bottenkantsbearbetning under en enda passage, vilket förbättrar arbetsflödeseffektiviteten och minskar upprepad glashantering.

Justerbar fasvinkel och bredd

Fasvinklar kan justeras från 3° till 30°, med en maximal fasbredd på 40 mm, vilket ger flexibilitet för olika dekorativa och funktionella kantdesigner.

Niohjulsbehandlingssystem

Nio slip- och polerskivor arbetar sekventiellt för att slutföra de nödvändiga fasningsstegen och producera en förfinad färdig kant.

ABB spindelmotorer

ABB:s spindelmotorer ger stabil kraft för slip- och poleringsprocessen, vilket stöder tillförlitlig drift under kontinuerlig produktion.

Design med reducerad vibration

Slipskivorna är indirekt anslutna till spindelmotorerna, vilket hjälper till att minska vibrationer och stöder en jämnare fasad yta.

Stabil kuggremstransport

Kuggremmarna på in- och utmatningstransportörerna ger en stabil glastransmission och hjälper till att upprätthålla konsekvent rörelse genom bearbetningssektionen.

Siemens PLC med pekskärm

Siemens PLC-styrsystem och pekskärmsgränssnitt ger intuitiv drift, centraliserad parameterhantering och bekväm produktionsövervakning.

Variabel bearbetningshastighet

Bearbetningshastigheten är justerbar från 0,75 till 3,65 m/min, vilket gör att operatören kan välja en lämplig hastighet beroende på glastjocklek, fasbredd och önskad finish.

CE-orienterad elektrisk design

Det elektriska systemet är konstruerat i enlighet med tillämpliga CE-krav för industriell glasbearbetningsutrustning.

Hur glasfasmaskinen fungerar

Glasskivor placeras på inmatningstransportören och transporteras kontinuerligt genom bearbetningssektionen. När glaset rör sig genom maskinen utför de nio slip- och polerskivorna de nödvändiga operationerna i följd:

1. Grovslipning tar bort det ursprungliga glasmaterialet och bildar avfasningen.
2. Finslipning förfinar fasgeometrin och ytan.
3. Polerhjul ger det färdiga fasade utseendet.
4. Underkanten slipas under samma bearbetningspass.
5. Det färdiga glaset kommer ut genom kamremsutmatningstransportören.

Bearbetningshastigheten kan justeras enligt glasspecifikationen och önskad faskvalitet.

Ansökningar

SZ-XB351 glasfasnings- och polermaskin är lämplig för bearbetning:

• Dekorativa speglar
• Möbler och bordsglas
• Glasdörrar och skiljeväggar
• Display och skåpglas
• Interiör arkitektoniskt glas
• Dekorativt platt glas
• Anpassade glasprodukter som kräver polerade fasade kanter

Tekniska specifikationer

Vanliga frågor

Vad används SZ-XB351 glasfasmaskin till?

SZ-XB351 används för att slipa och polera raka dekorativa faser på planglas. Den kan också bearbeta underkanten under samma produktionspass.

Kan maskinen slutföra slipning och polering i en gång?

Ja. Grovslipning, finslipning, faspolering och underkantsbearbetning slutförs sekventiellt medan glaset passerar genom maskinen.

Vad är den maximala avfasningsbredden?

Maskinen kan producera glasfasningar upp till 40 mm breda.

Vilka avfasningsvinklar kan bearbetas?

Avfasningsvinkeln är justerbar från 3° till 30°.

Vilken glastjocklek kan maskinen bearbeta?

SZ-XB351 bearbetar planglas från 3 till 20 mm tjocka.

Vad är minsta glasstorlek?

Minsta glasstorlek är 120 × 120 mm.

Hur många slip- och polerskivor har den?

Maskinen är utrustad med nio slip- och polerskivor för grovslipning, finslipning och polering.

Vilket styrsystem används?

Maskinen använder en Siemens PLC med pekskärmsgränssnitt för centraliserad driftkontroll och parameterhantering.

Vad är skillnaden mellan en glasavfasningsmaskin och en rätlinjekantmaskin?

En glasfasmaskin skapar en bred dekorativ fasad yta i en justerbar vinkel. En konventionell rätlinjig kantmaskin producerar huvudsakligen en platt polerad kant med smala uppslag. SZ-XB351 producerar avfasningar från 3° till 30° och upp till 40 mm breda.

Vilka produkter kan bearbetas med denna maskin?

Den är lämplig för speglar, möbelglas, glasdörrar, skiljeväggar, displayglas, skåpglas och andra dekorativa plattglasprodukter.

Uppmaning till handling

Letar du efter en glasfasmaskin för dina produktionskrav?

Skicka oss dina glasmått, tjockleksintervall, erforderlig fasvinkel, fasbredd och förväntad effekt. Vårt team hjälper dig att utvärdera lämplig maskinkonfiguration.
